Varioklav 65 TC

Grande sterilizzatore a vapore conforme alla norma DIN EN 285

Progettato per l'uso fisso e mobile

Per la sterilizzazione dei dispositivi medici e dei loro accessori

Per grandi studi medici, centri specializzati, ambulatori, strutture sanitarie e policlinici.

Per strutture mediche militari mobili e altamente mobili come i centri di soccorso o gli ospedali da campo e le strutture delle ONG.

Per la fornitura rapida di prodotti medici sterili per le strutture sanitarie. Originariamente progettato per l’uso in tutto il mondo in quasi tutte le zone climatiche, questo sterilizzatore fa un’ottima impressione anche nel settore medico consolidato. Per tutti i dispositivi medici comunemente usati negli ospedali:
  • per la sterilizzazione di strumenti chirurgici
  • per materiali di sterilizzazione porosi come tessuti, medicazioni, corpi cavi
  • per materiali termolabili, ad esempio plastica, tubi e altri articoli medici
  • non confezionato o termoretratto in imballaggi primari e secondari
Dampfsterilisator

Per le aree di sala operatoria decentrate per la fornitura a breve termine di strumenti sterili.

Come concetto di emergenza o come soluzione provvisoria per le sterilizzazioni centralizzate.

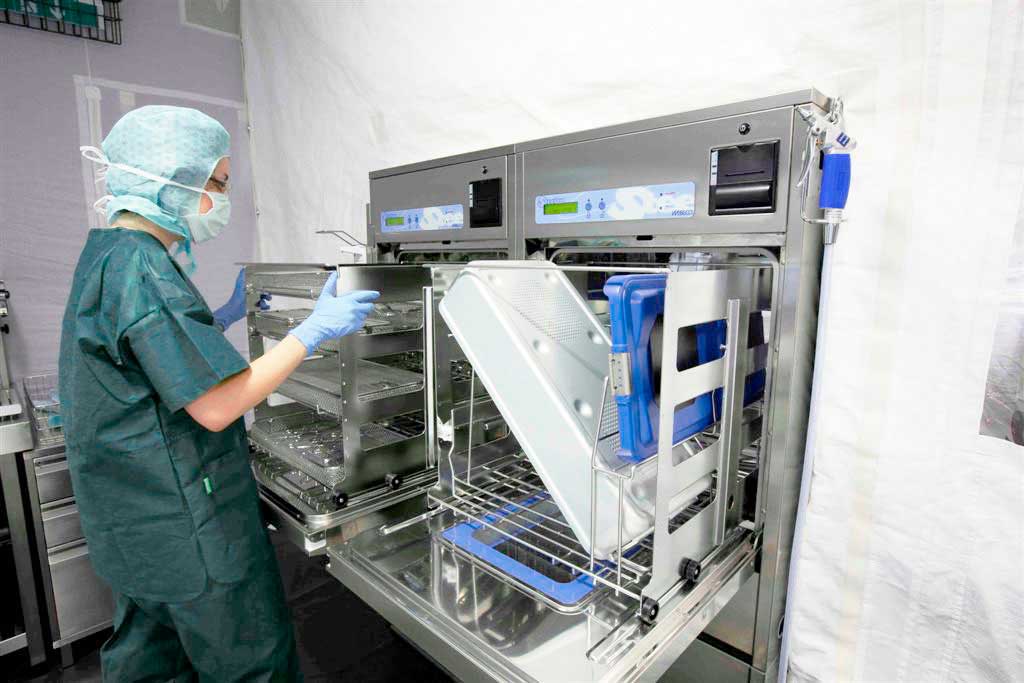

AEMP Reinigungsprozess
Nel corso di un solo turno di lavoro, a seconda dei programmi selezionati, è possibile eseguire da 6 a 8 lotti per giorno lavorativo.

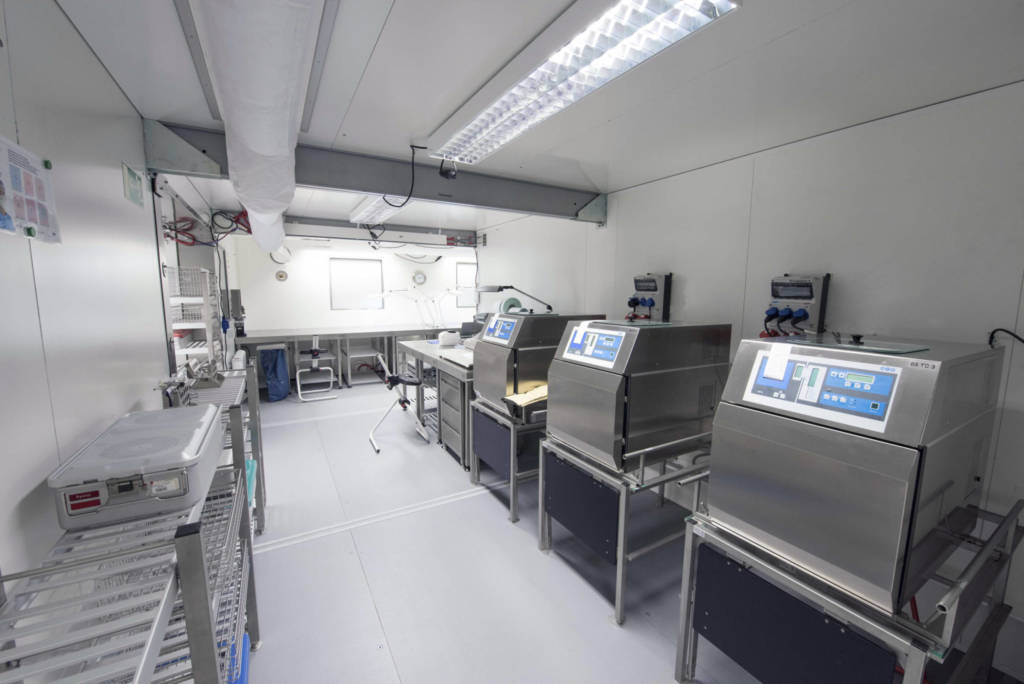

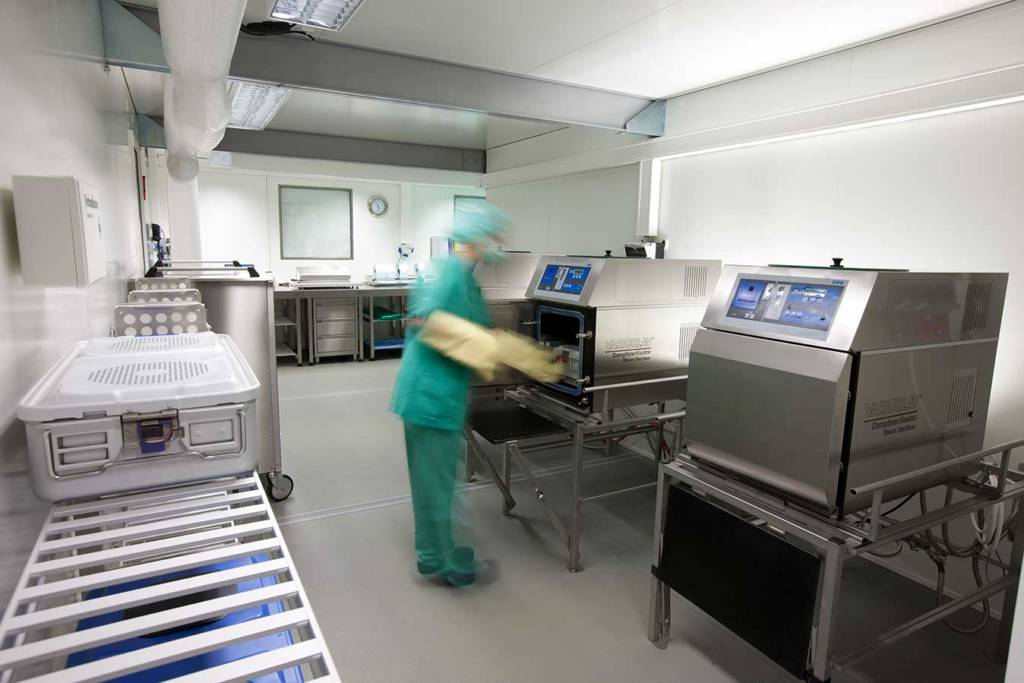

L’unità può essere allestita come unità stazionaria, ma anche come unità mobile in ospedali o servizi medici, ad esempio in container, tende, navi e veicoli, ed è progettata per realizzare brevi tempi di lotto. Questo sterilizzatore offre una qualità collaudata che si è già dimostrata in molte operazioni in zone disastrate.
  • Alta mobilità grazie al design compatto e al peso ridotto
  • Base con ripiano estraibile e dispositivo di trasporto con maniglie rimovibili
  • Tutto compatto in un pacchetto di trasporto
  • Nessun requisito per la fornitura di materiale operativo
  • Facile da impostare e veloce da mettere in funzione

VARIOKLAV® 65 TC
Grande sterilizzatore a vapore secondo DIN EN 285

HP Labortechnik GmbH e HP Medizintechnik GmbH continuano a lavorare insieme come un duo forte. HP Medizintechnik GmbH sviluppa, produce e distribuisce dispositivi per il settore medico.

Dati tecnici

Dimensioni esterne (L/P/A)
mm
700/530/850
Dimensioni dello spazio utilizzabile (L/P/A)
mm
330/330/630
Altezza di carico sopra il tavolo
mm
125
Volume utilizzabile
Litri
65
Pressione d’esercizio ammissibile (da vuoto a abs.)
bar
4,0
Generatore di vapore (acqua / volume totale)
Litri
5,0 / 16,0
Prevuoto frazionato
kPa
7 / 7 / 7
Peso
kg
170
Materiale per recipiente a pressione
DIN17440
14571
Standard
DIN EN 285
Temperatura d’esercizio ammissibile
°C
140
Max. Sovrappressione d’esercizio / vuoto
bar
3,0 / -1
Test di temperatura
G1″
DIN EN 285:2016
Certificato di conformità secondo MPG / notificato
CE / 0036 / 0123
Direttiva europea sulle attrezzature a pressione
Categoria
I

Capacità di carico della camera di sterilizzazione

Tessili
(kg)
8
Strumenti
(kg)
25
Articoli cavi imballati
(kg)
8

Imballagio per il­trasporto

Dimensioni esterne dell’unità inclusa la base (L/P/A)
(mm)
735/1103/1393
Dimensioni esterne dell’imballaggio di trasporto (L/P/A)
(mm)
830/1200/770
Peso dell’unità incluso il telaio di base
(kg)
198
Peso totale incluso imballaggio per il trasporto e accessori
(kg)
290

Caratteristiche del prodotto

Lo sterilizzatore richiede solo un piccolo ingombro. È dotato di una porta a battente e può essere posizionato su un tavolo stabile per risparmiare spazio. Un generatore di vapore superpiatto risparmia molto spazio e risorse.

La gestione intelligente dell'energia fornisce vapore immediatamente dopo l'accensione.

Processi di vuoto molto efficaci per il trattamento di rifiuti infettivi e i migliori risultati di asciugatura possibili per gli strumenti e i materiali di consumo grazie a una potente pompa da vuoto ad anello d’acqua.   Sia la camera di sterilizzazione che il generatore di vapore sono progettati per rientrare nella categoria I della direttiva europea sulle attrezzature a pressione, approfittando così dei requisiti ridotti per il funzionamento dell’attrezzatura.
Hygienekontrollen
Un serbatoio integrato da 18 litri per l'acqua deionizzata assicura la continuità di funzionamento in caso di interruzione della fornitura in loco. Il coperchio trasparente permette il controllo dell'igiene e serve per la pulizia, dato che il serbatoio è facilmente accessibile dal davanti. La migliore protezione dalla corrosione a lungo termine è ottenuta dal materiale della camera di sterilizzazione 1.4571, con camera elettrolucidata.

Programma di­strerilizzazione

Sterilisierprogramme
Funzioni di comfort. Avvio di un programma di sterilizzazione tramite una funzione timer. Il segnale acustico può essere spento alla fine del programma.
I due tasti di programma P1 e P2 sono preimpostati con i seguenti programmi:
  • P1 = Programma di sterilizzazione “Strumenti”
  • P2 = è possibile selezionare i programmi di sterilizzazione “Tessili 1” e “Tessili 2”
Per i programmi “Strumenti”, “Tessuti 1” e “Tessuti 2” viene impostato un tempo di asciugatura di 15 minuti. È possibile estendere questo tempo di asciugatura fino a un massimo di 199 minuti per migliorare i risultati di asciugatura, ma non è possibile accorciarlo.

Programmi di sterilizzazione

Il tasto programma P3 è preimpostato con vari programmi di test e manutenzione:
  • “Trasporto” per bloccare la porta per il trasporto
  • “Ciclo vuoto” per preriscaldare lo sterilizzatore
  • “Bowie & Dick” – Programma di prova
  • “Test del vuoto”
  • “Vacuum & Empty” – combinazione di test del vuoto e ciclo a vuoto
  • “Empty” – programma di preparazione al trasporto

Altri programmi convalidabili

Programmi speciali, ad esempio per alimenti asettici, lenti oculari, disinfezione termica a vapore possono essere installati senza componenti di retrofit. Se necessario o se la situazione di fornitura è difficile, si possono anche impostare programmi comunemente usati nel settore medico.

Caratteristiche­del­prodotto­rilevanti­per­il­processo

Le caratteristiche funzionali più importanti del prodotto sono i blocchi di montaggio compatti con valvole speciali sviluppate per questo tipo di unità. HP Medizintechnik GmbH usa solo valvole ad azionamento pneumatico con aria compressa per questi raccordi. Anche le valvole con grandi sezioni trasversali hanno una tenuta affidabile sia nel vuoto profondo che ad alta pressione. Non c’è bisogno di tubazioni, raccordi e quindi di molti punti di tenuta. Questi blocchi permettono, tra l’altro, un vuoto potente e processi di essiccazione efficaci in spazi ristretti e sono progettati per temperature di esercizio di 140 °C in funzionamento continuo. Gli spazi morti in cui possono accumularsi condensa incontrollata o acqua di scarico contaminata sono stati eliminati dal progetto.

Ventilazione sterile

La camera di sterilizzazione è sterilizzata e ventilata alla fine del processo.

Il generatore di vapore è allo stesso tempo una struttura a doppia camicia .

Qui, diverse funzioni sono coperte allo stesso tempo:
  • La fornitura di acqua di alimentazione
  • La fornitura di vapore per preriscaldare la camera di sterilizzazione dall’esterno
  • Durante la sterilizzazione, anche per riscaldare la camicia durante ogni fase di vuoto e di asciugatura, e
  • il vapore sterilizzante per la sterilizzazione.
Il vapore assicura temperature superficiali precise e uniformi – senza il rischio di surriscaldamento locale, come avviene invece con le superfici delle camicie riscaldate elettricamente. In particolare, i materiali termolabili sono più protetti.
Mobile Kontingente
Comoda porta a battente con chiusura rapida a dito. Questa porta a battente si blocca senza sforzo non appena la porta viene lasciata socchiusa e viene premuto il pulsante. Poi la guarnizione della porta, che può essere spinta fuori con aria compressa, sigilla la camera. La forma speciale di questa guarnizione e una pressione di contatto uniforme garantiscono una lunga durata. Un blocco di sicurezza impedisce lo sblocco sotto pressione.
